Escala Cartográfica e Mapas: guia completo com exercícios

Aprenda de vez o que é escala cartográfica, como calcular escala numérica e gráfica, a diferença entre mapas, cartas e plantas e como ler curvas de nível em cartas topográficas — com 18 questões comentadas e nota no final.

O que é escala cartográfica e para que serve

A escala cartográfica é a relação matemática entre a distância medida em um mapa e a distância correspondente no mundo real. Como é impossível representar a superfície da Terra em tamanho natural, todo mapa reduz a realidade segundo uma proporção — e é justamente essa proporção que a escala expressa. Entender a escala é o primeiro passo para ler qualquer mapa, calcular distâncias reais e interpretar cartas topográficas, temas que caem com frequência no ENEM, nos vestibulares e em concursos.

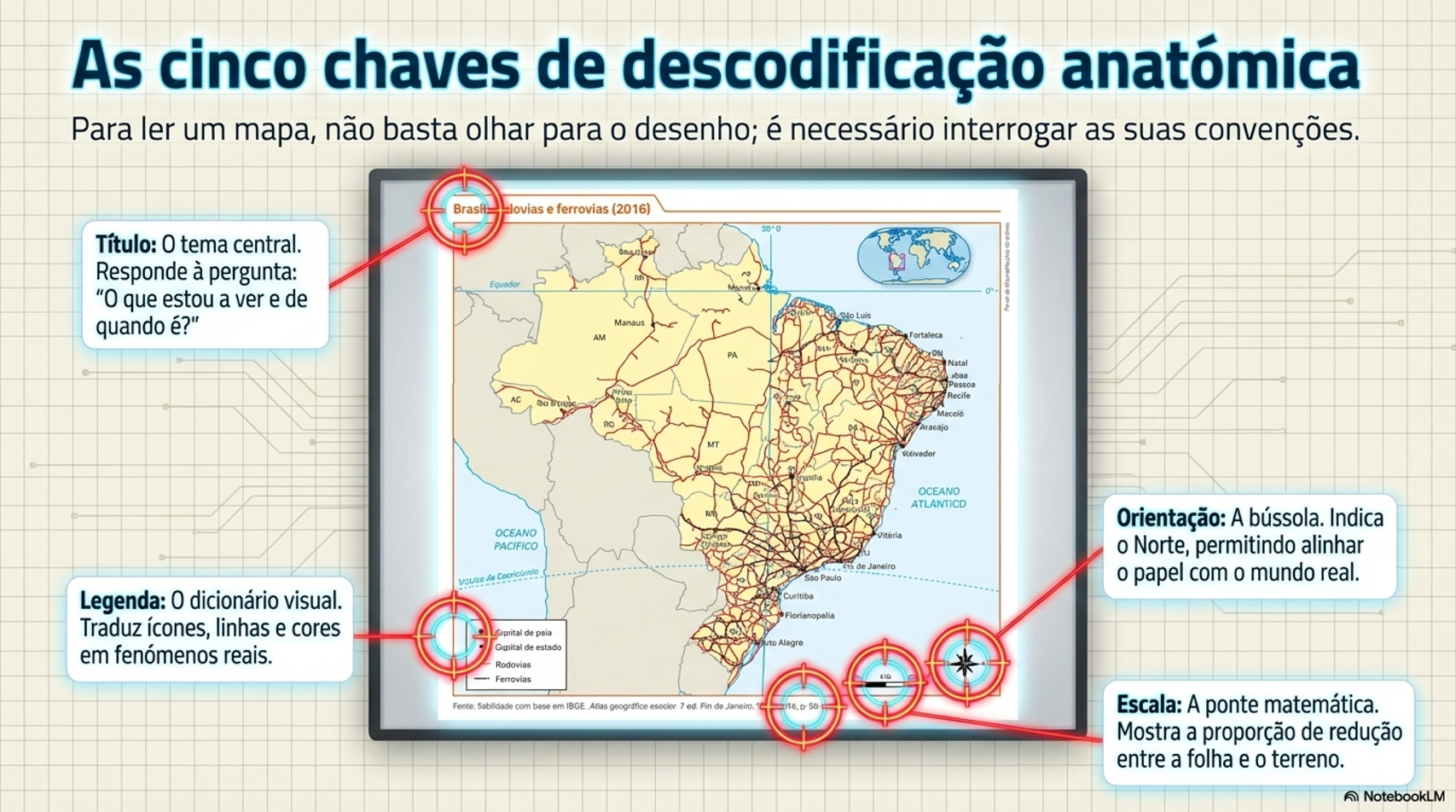

Elementos do mapa

Antes de calcular escalas, é preciso reconhecer os elementos de um mapa. Todo mapa completo apresenta:

• Título — informa o tema e a área representada;
• Legenda — traduz os símbolos, as cores e os padrões usados;
• Escala — indica a proporção entre o mapa e a realidade;
• Orientação — a rosa dos ventos, que aponta o Norte;
• Coordenadas geográficas — latitude e longitude, para localizar pontos;
• Fonte e projeção — a origem dos dados e o método de representação.

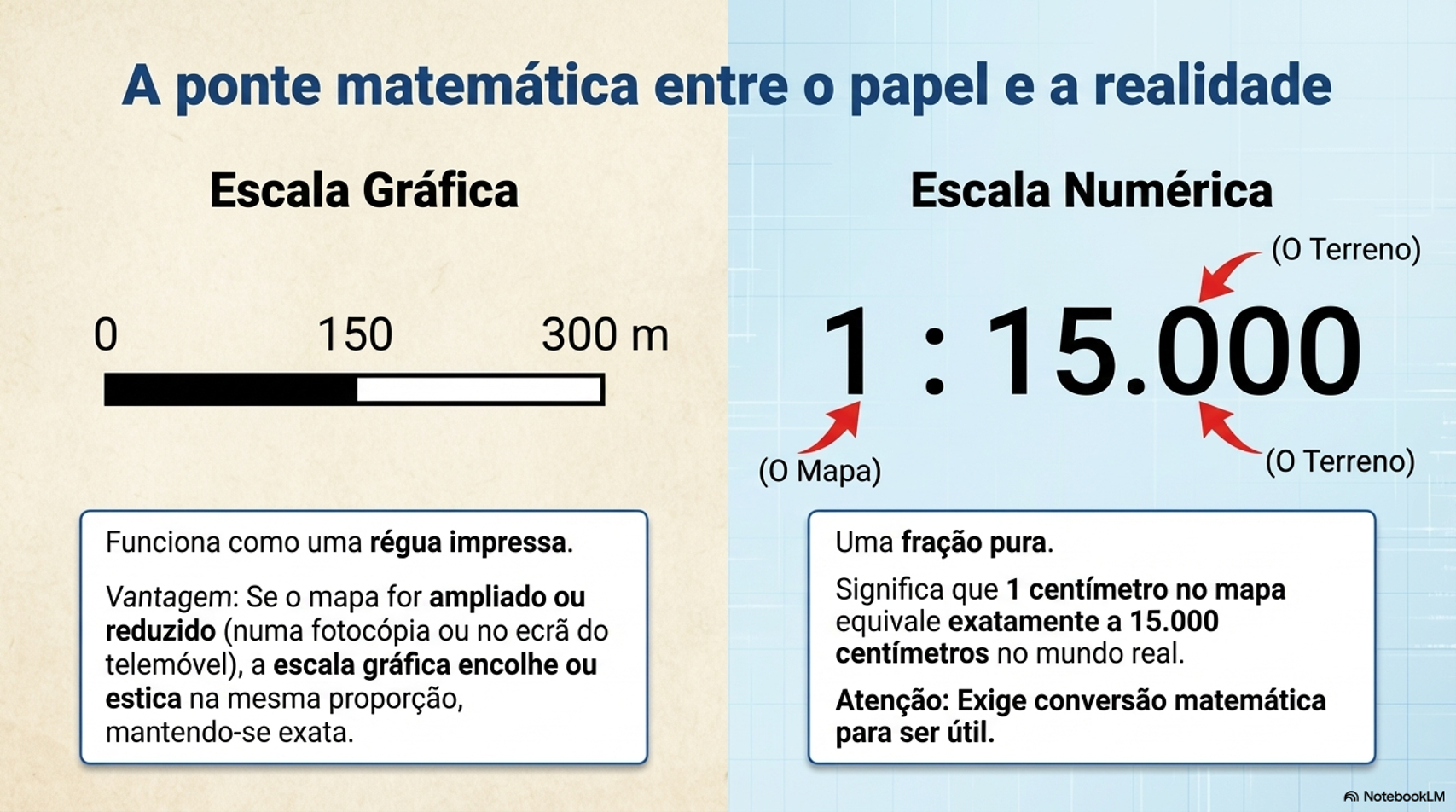

Escala numérica e escala gráfica

A escala pode ser representada de duas formas. A escala numérica aparece como uma fração ou razão, por exemplo 1:50.000, em que 1 unidade no mapa corresponde a 50.000 unidades reais (na mesma unidade de medida). Já a escala gráfica é uma barra dividida em segmentos, que mostra visualmente a que distância real corresponde cada trecho do mapa — prática porque continua válida mesmo quando o mapa é ampliado ou reduzido.

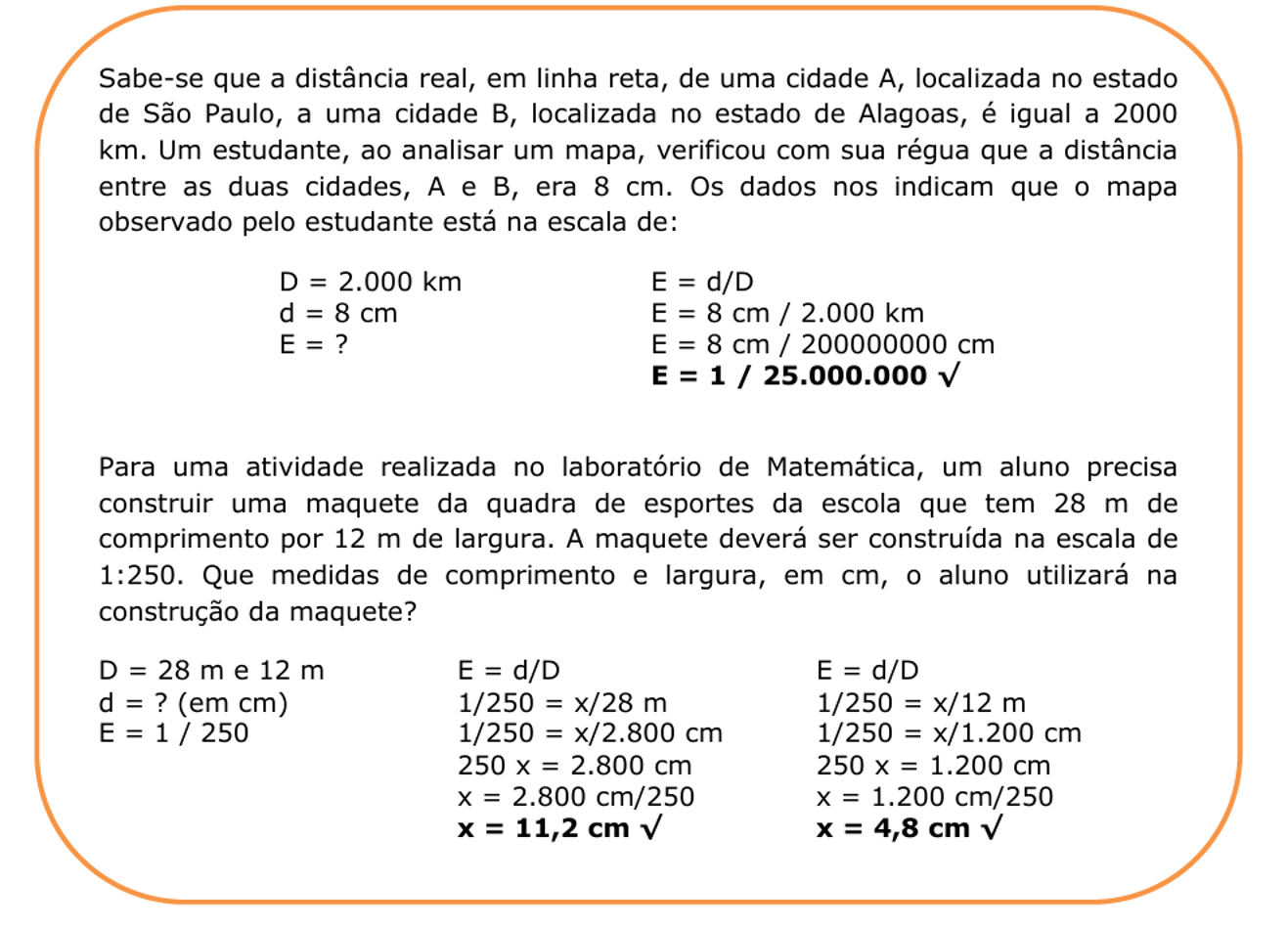

Exemplos resolvidos de escala

Veja como aplicar as fórmulas na prática. Numa escala 1:50.000, uma cidade de 4,5 km de extensão será representada por: d = D ÷ N = 450.000 cm ÷ 50.000 = 9 cm. Já num mapa 1:100.000, dois pontos separados por 6 cm estão, na realidade, a D = d × N = 6 × 100.000 = 600.000 cm = 6 km de distância.

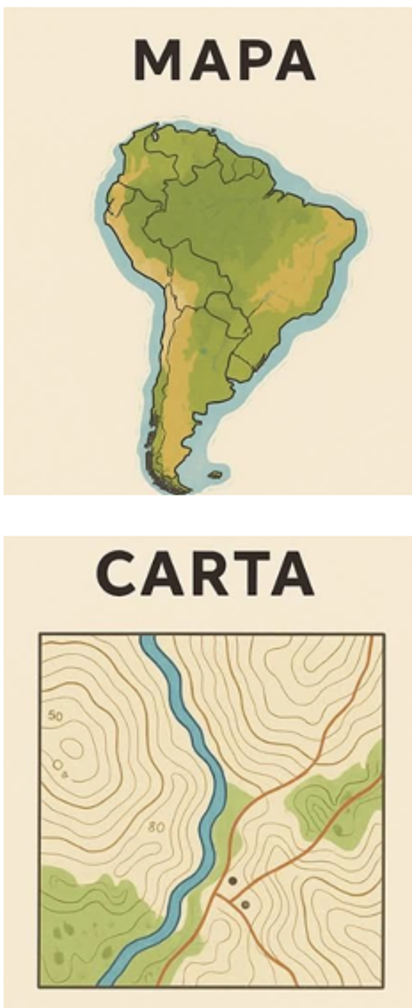

Mapas, cartas e plantas: qual a diferença?

Nem toda representação cartográfica é um “mapa”. A cartografia distingue três tipos principais, conforme a escala e o grau de detalhamento:

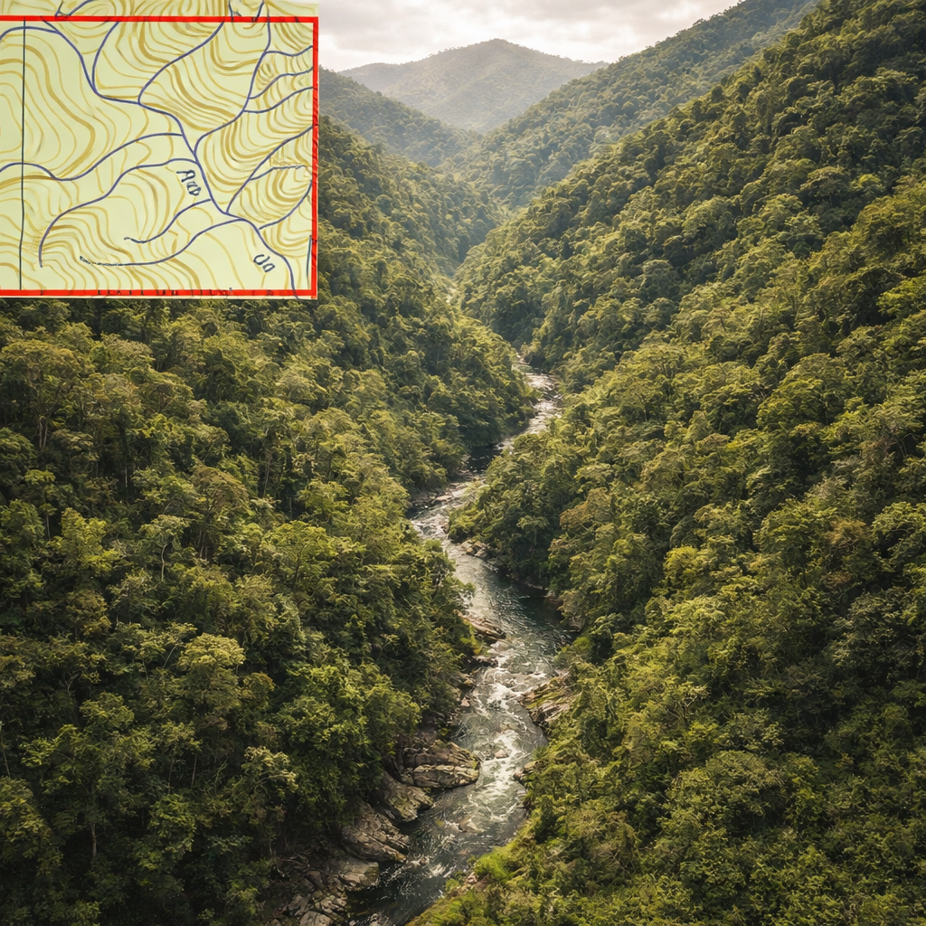

Como ler uma carta topográfica

Ler cartas topográficas envolve identificar curvas de nível (altimetria), escala, legenda e coordenadas. As curvas indicam a altitude: linhas próximas mostram declive acentuado, enquanto distantes indicam terreno plano. A escala define o nível de detalhe (ex.: 1:25.000).

• Curvas de nível: linhas finas unem pontos de mesma altitude. Linhas mais grossas são as curvas mestras, que geralmente contêm a indicação da cota altimétrica.
• Equidistância: corresponde à diferença de altura entre as curvas (ex.: de 10 em 10 metros).
• Legenda e cores: diferenciam hidrografia (azul), vegetação (verde), construções (preto/vermelho) e relevo (marrom).

Na imensa maioria dos casos, as curvas de menor altitude envolvem as de maior altitude. No caso das depressões, ocorre o contrário.

Thalweg e divisores de água

As linhas de thalweg representam as linhas de intersecção de duas ladeiras opostas e por onde correm as águas que descem das mesmas. São as linhas que unem os pontos mais baixos do terreno.

Os divisores de águas, ao contrário, são as linhas responsáveis pela divisão das águas das chuvas que caem no terreno. São as linhas que unem os pontos mais altos do terreno e representam os limites entre as bacias hidrográficas.

Os thalwegs e os divisores de águas são, portanto, formas contrárias. Sempre, entre dois thalwegs existe um divisor e entre dois divisores haverá um thalweg.

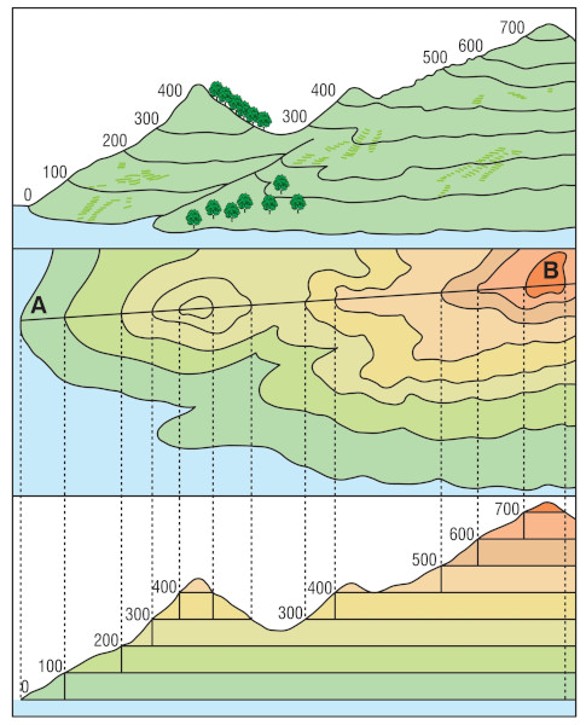

Propriedades das curvas de nível

Ao empregar as curvas de nível na representação do relevo, deve-se ter em mente algumas propriedades essenciais:

• toda curva de nível fecha-se sobre si mesma, dentro ou fora dos limites do papel;
• duas curvas de nível jamais se cruzarão;
• várias curvas de nível podem chegar a ser tangentes entre si — trata-se do caso do terreno em rocha viva;
• uma curva de nível não pode bifurcar-se;
• terrenos planos apresentam curvas de nível mais espaçadas; em terrenos acidentados, as curvas encontram-se mais próximas umas das outras.

18 exercícios de escala cartográfica e mapas

Marque a resposta em cada questão e, ao final, clique em “Ver gabarito e minha nota” para conferir a correção comentada e a sua pontuação.
